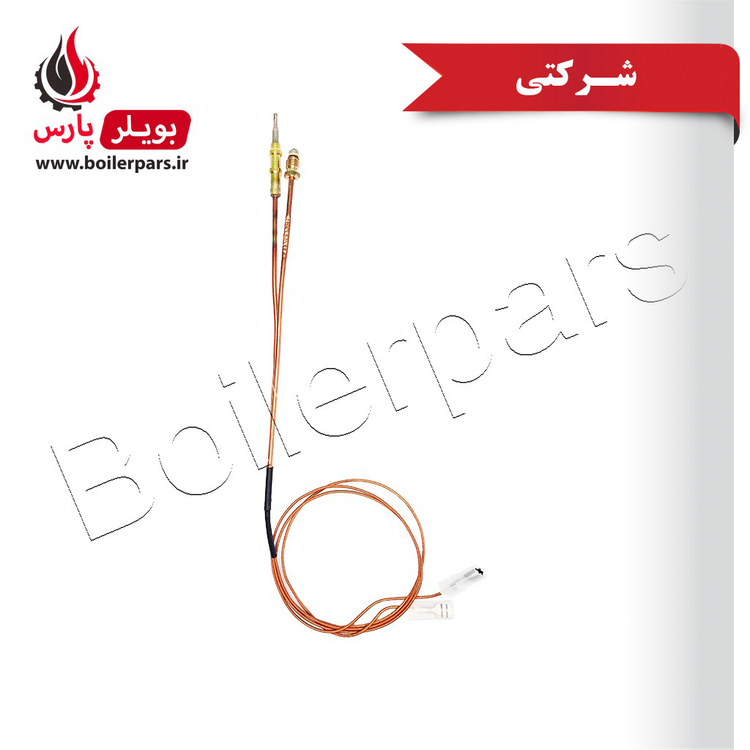

ترموکوپل شرکتی طرح دو کلید حرارتی آبگرمکن بوتان B3115

سیم ترموکوپل:

سیم ترموکوپل قطعه ای است ساخته شده از دو فلز غیر هم جنس که در اثر حرارت در محل اتصال این دو فلز حدود 20 الی 50 میلی ولت برق تولید می شود.

شاید بپرسید این برق ناچیز چه کاربردی دارد؟ الکتریسته تولید شده از طریق سیم به بوبین انتقال می یابد تا در صورت تحریک بوبین و میدان مغناطیسی ایجاد شده، سوپاپ گاز توسط هسته بوبین که آهنربا شده جذب شود. در این شرایط تا زمانیکه حرارت به ترموکوپل برقرار باشد، جریان برق تولیدی نیز برقرار است و لذا مسیر گاز باز است. به محض خاموشی شمعک و سرد شدن ترموکوپل دیگر الکتریسته تولید نمی شود و در نتیجه خاصیت آهنربایی هسته بوبین از بین رفته و سوپاپ گاز رها شده و مسیر گاز بسته می شود.

بدینصورت در صنعت برای حفاظت از پایداری شعله و قطع جریان گاز در صورت نبودن شعله و جلوگیری از مخاطرات آن از ترموکوپل استفاده می شود.
